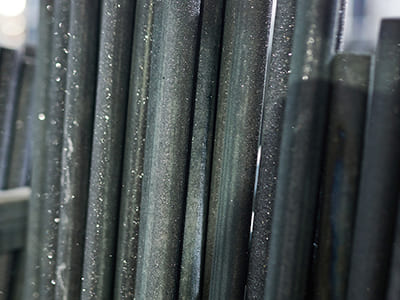

Нагревательные элементы из карбида кремния изготавливаются из высококачественного зеленого карбида кремния в качестве основного сырья. Они производятся путем обработки заготовок, высокотемпературной силицизации и рекристаллизации, представляя собой стержнеобразные неметаллические высокотемпературные нагревательные элементы. По сравнению с металлическими нагревательными элементами, они обладают такими характеристиками, как высокая рабочая температура, окислениестойкость, коррозионная стойкость, длительный срок службы, незначительная деформация, удобство монтажа и обслуживания. Благодаря этому они широко применяются в магнитных материалах, порошковой металлургии, керамике, стекле, металлургии, машиностроении и других отраслях промышленности в различных высокотемпературных электрических печах и других электронагревательных устройствах.
Наши нагревательные элементы из карбида кремния производятся по новой технологии изготовления холодных концов, что обеспечивает превосходное соотношение сопротивлений горячей и холодной зон, энергосбережение и длительный срок службы. Кроме того, это позволяет избежать повреждения печи из-за перегрева холодных выводов.

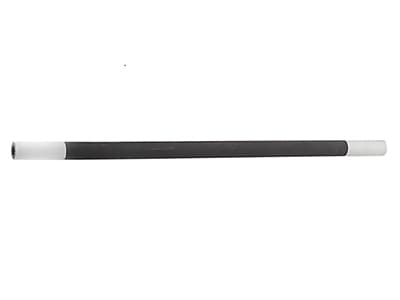

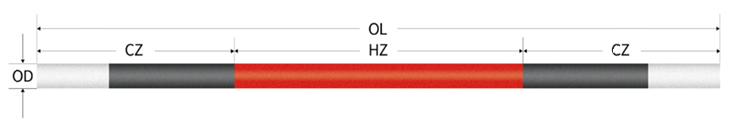

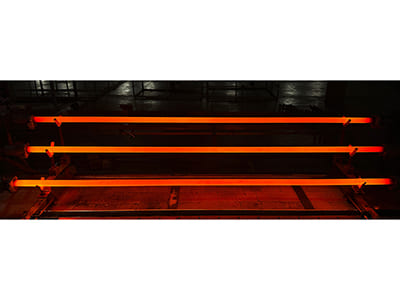

ED прямой стержневой нагревательный элемент
Модель Тип: ED
Внешний диаметр OD, мм
Длина рабочей части HZ, мм
Длина холодного вывода CZ, мм
Общая длина OL, мм
Например:
Тип ED, OD=54 мм, HZ=1575 мм, CZ=419 мм,
OL=2413 мм, Сопротивление 0,9Ω
Указывается как:
ED,54/1575/2413/0,9Ω
Габаритные размеры нагревательных элементов из SiC типа ED
Диаметр 12 мм, длина 450–700 мм
Диаметр 14 мм, длина 600–900 мм
Диаметр 20 мм, длина 1100–1500 мм
Диаметр 25 мм, длина 900–1600 мм
Диаметр 30 мм, длина 1000–1700 мм
Диаметр 31,7 мм, длина 916–2260 мм
Диаметр 35 мм, длина 1200–2300 мм
Диаметр 38,1 мм, длина 965–2210 мм
Диаметр 40 мм, длина 1300–2300 мм
Диаметр 44,4 мм, длина 1067–3277 мм
Диаметр 50 мм, длина 1800–2800 мм
Диаметр 54 мм, длина 1118–3277 мм
Примечание:
- Допуск сопротивления: ±20%.
- Возможно производство нестандартных согласно индивидуальным требованиям заказчика.

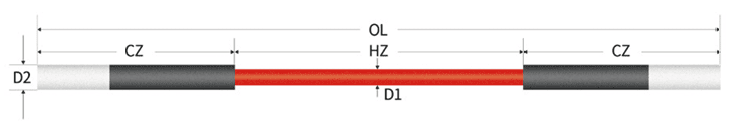

DB нагревательный элемент типа «гантель»
Модель Тип: DB
Диаметр D1 D2, мм
Длина рабочей части HZ, мм
Длина холодного вывода CZ, мм
Общая длина OL, мм
Например:
Тип DB, D1/D2=18/28 мм, HZ=300 мм, CZ=350 мм,
OL=1000 мм, Сопротивление 1,7Ω
Указывается как:
DB,18/28/300/350/1,7Ω
Габаритные размеры нагревательных элементов из SiC типа DB
Диаметр 8 мм, длина 450–480 мм
Диаметр 14 мм, длина 700–1100 мм
Диаметр 18 мм, длина 750–1500 мм
Диаметр 25 мм, длина 1100–1200 мм
Диаметр 30 мм, длина 1300–2000 мм
Примечание:
- Допуск сопротивления: ±20%.
- Возможно производство нестандартных согласно индивидуальным требованиям заказчика.

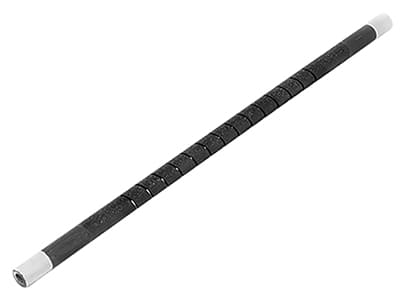

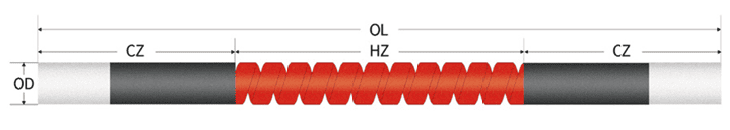

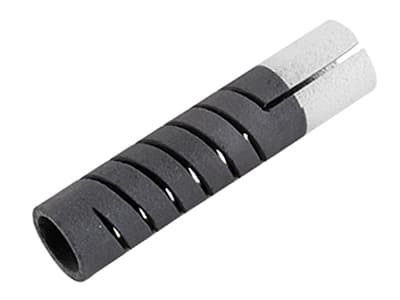

SC нагревательный элемент типа «одинарная спираль»
Модель Тип: SC
Внешний диаметр OD, мм
Длина рабочей части HZ, мм
Длина холодного вывода CZ, мм
Общая длина OL, мм
Например:
Тип SC, OD=25 мм, HZ=300 мм, CZ=200 мм,
OL=700 мм, Сопротивление 1,598Ω
Указывается как:
SC,25/300/700/1,598Ω
Габаритные размеры нагревательных элементов из SiC типа SC
Диаметр 12/14/16/20/25/30/31,7/35/38,1/40/45 мм
Примечание:
- Допуск сопротивления: ±20%.
- Возможно производство нестандартных согласно индивидуальным требованиям заказчика.

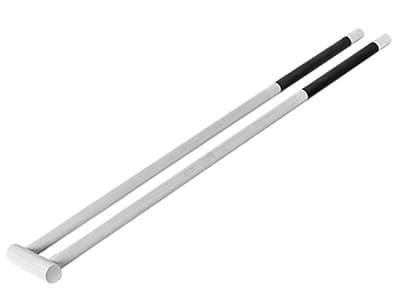

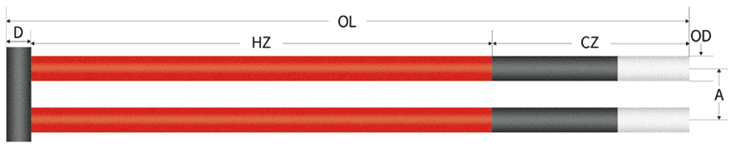

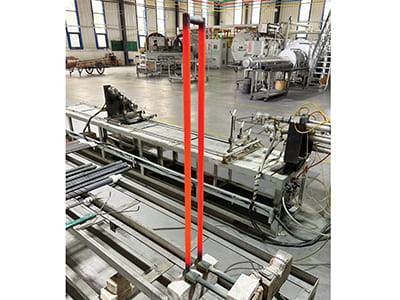

U нагревательный элемент
Модель Тип: U
Внешний диаметр OD, мм
Длина рабочей части HZ, мм
Длина холодного вывода CZ, мм
Общая длина OL, мм
Размер между стержнями A, мм
Соединительная перемычка D, мм
Например:
Тип U, OD=20 мм, HZ=300 мм, CZ=400 мм,
OL=700 мм, A=60 мм, Сопротивление 2,24Ω
Указывается как:
U,20/300/400/60/2,24Ω
Габаритные размеры нагревательных элементов из SiC типа U
Диаметр 12/14/16/20/25/30/31,7/35/38,1/40/45 мм
Примечание:
- Допуск сопротивления: ±20%.
- Возможно производство нестандартных согласно индивидуальным требованиям заказчика.

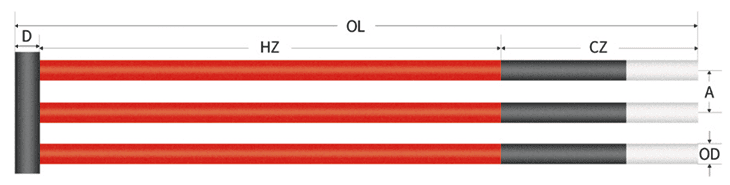

W нагревательный элемент
Модель Тип: W
Внешний диаметр OD, мм
Длина рабочей части HZ, мм
Длина холодного вывода CZ, мм
Общая длина OL, мм
Размер между стержнями A, мм
Соединительная перемычка D, мм
Например:
Тип SC, OD=20 мм, HZ=250 мм, CZ=350 мм,
OL=625 мм, A=52 мм, Сопротивление 0,9Ω
Указывается как:
W,20/250/350/52/0,9Ω
Габаритные размеры нагревательных элементов из SiC типа W
Диаметр 12/14/16/20/25/30/31,7/35/38,1/40/45 мм
Примечание:
- Допуск сопротивления: ±20%.
- Возможно производство нестандартных согласно индивидуальным требованиям заказчика.

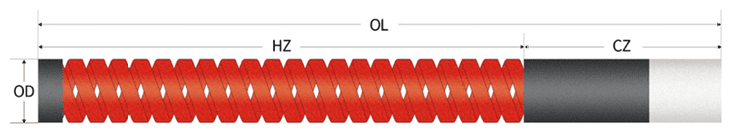

SCR нагревательный элемент типа «двойная спираль»
Модель Тип: SCR
Внешний диаметр OD, мм
Длина рабочей части HZ, мм
Длина холодного вывода CZ, мм
Общая длина OL, мм
Например:
Тип SCR, OD=31,7 мм, HZ=305 мм, CZ=241 мм,
OL=546 мм, Сопротивление 4,46Ω
Указывается как:
SCR,31.7/305/546/4,46Ω
Габаритные размеры нагревательных элементов из SiC типа SCR
Диаметр 18/20/25/30/35/40/45/50/54 мм
Примечание:
- Допуск сопротивления: ±20%.
- Возможно производство нестандартных согласно индивидуальным требованиям заказчика.

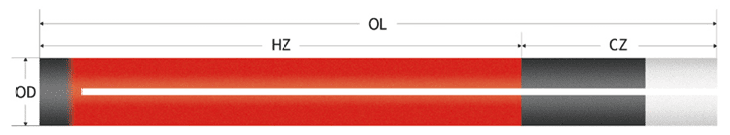

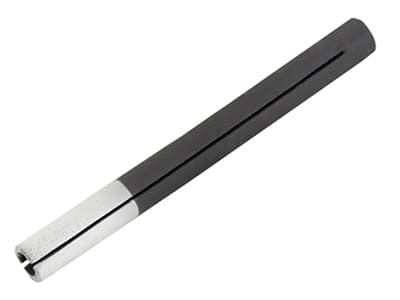

UX нагревательный элемент типа «двойная спираль»
Модель Тип: UX
Внешний диаметр OD, мм
Длина рабочей части HZ, мм
Длина холодного вывода CZ, мм
Общая длина OL, мм
Например:
Тип UX, OD=30 мм, HZ=400 мм, CZ=300 мм,
OL=700 мм, Сопротивление 2,76Ω
Указывается как:
UX,30/400/700/2,76Ω
Габаритные размеры нагревательных элементов из SiC типа UX
Диаметр 18/20/25 мм
Примечание:
- Допуск сопротивления: ±20%.
- Возможно производство нестандартных согласно индивидуальным требованиям заказчика.

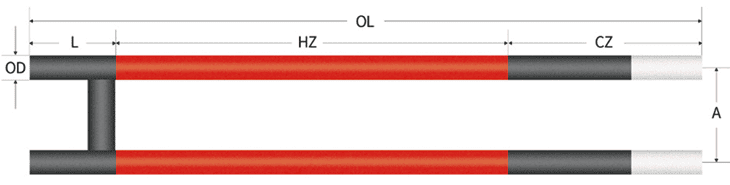

H нагревательный элемент
Модель Тип: H
Внешний диаметр OD, мм
Длина рабочей части HZ, мм
Длина холодного вывода CZ, мм
Размер между стержнями A, мм
Общая длина OL, мм
Например:
Тип UX, OD=20 мм, HZ=250 мм, CZ=350 мм,
OL=625 мм, OL=52 мм, Сопротивление 0,9Ω
Указывается как:
H,20/250/350/52/0,9Ω
Габаритные размеры нагревательных элементов из SiC типа H
Диаметр 12/14/16/20/25/30/31,7/35/38,1/40/45 мм
Примечание:
- Допуск сопротивления: ±20%.
- Возможно производство нестандартных согласно индивидуальным требованиям заказчика.
Технические характеристики
| Удельный вес | 2,6-2,8 г/см3 | Предел прочности на изгиб | >300kr |
| Твёрдость по массу | >9 | Предел прочности на растяжение | 150 кг/см3 |
| Пористость | <30% | Излучательная способность | 0,85 |
| Температура °С | Коэффициент линейного расширения 10-6 | Теплопроводность ккал/ч·м·°С | Удельная теплоемкость кал/(г·°C) |
| 0 | – | 1 | 0,148 |
| 300 | 3,8 | – | – |
| 400 | – | – | 0,255 |
| 600 | 4,3 | 14-18 | – |
| 800 | – | – | 0,294 |
| 900 | 4,5 | – | – |
| 1100 | – | 12-16 | – |
| 1200 | 4,8 | – | 0,325 |
| 1300 | – | 10-14 | – |
| 1500 | 5,2 | – | – |
Электрические характеристики
Нагревательные элементы из карбида кремния обладают высоким удельным сопротивлением. При нагреве на воздухе, когда температура поверхности рабочей части элемента достигает примерно 1050°C, удельное сопротивление составляет 600-1400 Ом·мм²/м.
Электрическое сопротивление элемента изменяется в зависимости от температуры: от комнатной температуры до 800°C наблюдается отрицательный температурный коэффициент сопротивления, а выше 800°C — положительный, что формирует соответствующую характеристическую кривую.

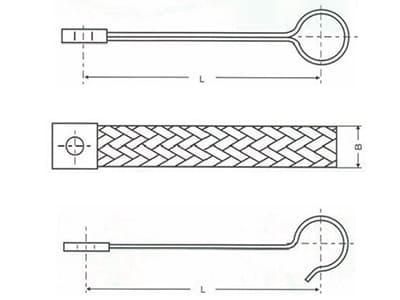

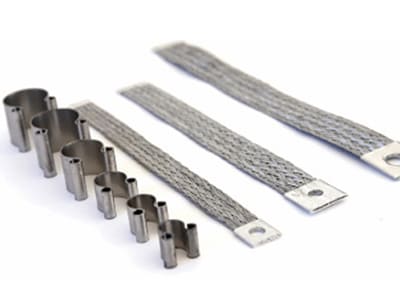

Комплектующие для нагревательных элементов из карбида кремния
