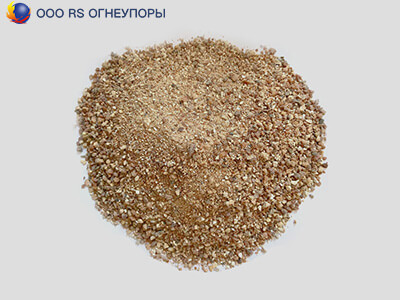

Порошок периклазовый спеченный; Спеченный магнезит; Магнезия жженая; Burned Magnesia; Periclase sintered powders
Применение: для изготовления и ремонта подин и стен сталеплавильных печей
Наши преимущества: Надёжный завод; Собственное производство; Можно изготовить в соответствии с потребностями; Отличные условия для оптовиков.
Технические характеристики горячих продуктов
| Наименование | ПП-90 | ПП-92 | ПП-95 | ПП-97 |
| MgO % | 90 | 92 | 95 | 97 |
| SiO2 % | 5,0 | 4,8 | 2,0 | 0,7 |
| CaO % | 2,5 | 2,0 | 1,4 | 1,4 |
| Fe2O3 % | 1,5 | 1,5 | 1,0 | 0,75 |
| Al2O3 % | 1,5 | 1,2 | 0,3 | 0,2 |
| Потеря при прокаливании % | 0,5 | 0,5 | 0,15 | 0,13 |
| Объёмная плотность г/см3 | 3,10 | 3,14 | 3,18 | 3,28 |
| Фракция | 0-1мм, 0,5-1мм, 1-3мм, 1-5мм, 3-5мм, 200меш, 1-15мм, 3-15мм, 5-15мм, 3-8мм, 5-10мм | |||
*Фракция по согласованию
Поставки марок
| Марка | Наименование | Применение |
| ППИ-92 |
Порошок периклазовый для изделий — 92
|
Для периклазовых и периклазохромитовых изделий специального назначения
|
| ППИ-91 |
Порошок периклазовый для изделий — 91
|
Для периклазовых, периклазохромитовых и периклазошпинелидных изделий
|
| ППИ-90 |
Порошок периклазовый для изделий — 90
|
Для хромитопериклазовых, периклазошпинелидных и периклазофорстеритовых изделий |
| ППИ-89 |
Порошок периклазовый для изделий — 89
|
Для периклазоизвестковых, известковопериклазовых и форстеритовых изделий
|
| ППИ-88 |
Порошок периклазовый для изделий — 88
|
Для периклазоизвестковых, известковопериклазовых и форстеритовых изделий
|
| ППИУ-91 |
Порошок периклазовый уплотненный для изделий — 91
|
Для периклазовых, периклазохромитовых и периклазошпинелидных сводовых изделий
|
| ППТИ-92 |
Порошок периклазовый тонкозернистый для изделий — 92
|
Для тонкомолотой составляющей при изготовлении периклазовых, периклазохромитовых и периклазошпинелидных изделий
|
| ППТИ-90 |
Порошок периклазовый тонкозернистый для изделий — 90
|
Для тонкомолотой составляющей при изготовлении периклазовых, периклазофорстеритовых и периклазошпинелидных изделий
|
| ППТИ-88 |
Порошок периклазовый тонкозернистый для изделий — 88
|
Для тонкомолотой составляющей при изготовлении периклазовых, периклазофорстеритовых и периклазошпинелидных изделий
|
| ПМИ-1 |
Порошок магнезитовый для изделий
|
–
|
| ПМИ-2 |
Порошок магнезитовый для изделий
|
–
|
| ПМИ-3 |
Порошок магнезитовый для изделий
|
–
|
| ПМИ-4 |
Порошок магнезитовый для изделий
|
–
|
| ПМИ-5 |
Порошок магнезитовый для изделий
|
–
|
| ПМИ-6 |
Порошок магнезитовый для изделий
|
–
|
Технические характеристики
| Наименование показателя | ППИ-92 | ППИ-91 | ППИ-90 | ППИ-89 | ППИ-88 | ППИУ-91 | ППТИ-92 | ППТИ-90 | ППТИ-88 | ПМИ-1 | ПМИ-2 | ПМИ-3 | ПМИ-4 | ПМИ-5 | ПМИ-6 |
| MgO % ≥ | 92 | 91 | 90 | 89 | 88 | 91 | 92 | 90 | 88 | 91 | 90 | 88 | 87 | 87 | 86 |
| CaO % ≤ | 2,5 | 2,5 | 3 | 3,5 | 4 | 2,5 | 2,5 | 3 | 4 | 2,5 | 2,5 | 3,0 | 2,0 | 3,0 | 3,5 |
| SiO2 % ≤ | 3 | 3,5 | 4 | 4,5 | 4 | 3,5 | 3 | 3,5 | 4 | 3,0 | 3,5 | 4,0 | 4,0 | 1,0 | 2,0 |
| Fe2O3 % ≤ | – | – | – | – | – | – | – | – | – | 3,0 | 3,0 | 3,5 | 7,0 | 8,5 | 8,5 |
|
Изменение массы при прокаливании, %, ≤
|
0,4 | 0,6 | 0,6 | 0,6 | 0,6 | 0,5 | 0,5 | 0,6 | 0,6 | 0,5 | 0,5 | 0,5 | – | – | – |
| Пористость открытия, %, ≤ | 15 | – | 23 | – | – | 16 | – | – | – | 15 | 18 | 20 | – | – | – |
| Кажущ аяся плотность, г/см3, ≥ | – | – | – | – | – | – | – | – | – | – | – | – | 3,0 | 3,2 | 3,0 |
| Зерновой состав, %: | |||||||||||||||
| остаток на сетке № 4, ≤ |
– | – | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | – | – | – |
|
остаток
на № 3, ≤
|
5 | 5 | – | – | – | – | – | – | – | – | – | – | – | – | – |
|
проход через сетку № 1, ≤
|
– | – | 80 | 80 | 80 | 80 | – | – | – | – | 80 | 80 | – | – | – |
|
остаток
на № 05, ≤ |
– | – | – | – | – | – | 15 | 15 | 15 | – | – | – | – | – | – |
| проход через сетку № 05, ≤ | 50 | 50 | 60 | 60 | 60 | 60 | – | – | – | 50 | 60 | 60 | 45 | 35 | 46 |
Также предлагаются ПОРОШКИ ПЕРИКЛАЗОВЫЕ И ПЕРИКЛАЗОИЗВЕСТКОВЫЕ СПЕЧЕННЫЕ ДЛЯ СТАЛЕПЛАВИЛЬНОГО ПРОИЗВОДСТВА
Описание спеченного периклаза
85%-92% спеченный периклаз изготавливается из натурального магнезита, который прокаливается в высокотемпературной печи при температуре 1400°C-1800°C. Предназначены преимущественно для изготовления и ремонта подин и стен сталеплавильных печей
94%-98% спеченный периклаз изготавливается из натурального магнезита высшего сорта. Она производится путем легкого обжига, тонкого измельчения, прессования и прокаливания в сверхвысокотемпературной печи. Предназначены для изготовления изделий.
Применение спеченного периклаза
1 Спеченный периклаз в основном используется в качестве сырья для изготовления магнезиальных изделий.
2 Готовая продукция используется для изготовления, ремонта и заправки подин и других участков электросталеплавильных печей.
3 Для набивки и изготовления преимущественно новых подин мартеновских печей.
4 Для набивки и изготовления преимущественно новых подин мартеновских печей, а также ремонта и заправки подин этих печей.
5 Для заправки стен и откосов мартеновских печей, а также в качестве составляющей при изготовлении безобжиговых периклазоизвестковых изделий на смоляной и пековой связках.
6 Для заправки стен и откосов мартеновских печей, а также в качестве составляющей при изготовлении безобжиговых периклазоизвестковых изделий на смоляной и пековой связках.
7 Для заправки стен и откосов мартеновских печей, а также в качестве составляющей при изготовлении безобжиговых периклазоизвестковых изделий на смоляной и пековой связках.
8 Для заправки стен и откосов мартеновских печей.
9 Для заправки и ремонта стен и откосов мартеновских и электросталеплавильных печей.
Сертификаты
CE SCAN
Сертификация системы управления качеством
Сертификация экологического менеджмента
