1 в обжиговой зоне вращающихся печей;
2 в регенеративных камерах стекловаренных печей;
3 для конвертеров;
4 для отражательных плавильных печей;
Электроплавленные периклазо-хромитовые кирпичи (полу-В сочетание)
Электроплавленные периклазо-хромитовые кирпичи (повторно-В сочетание)
5 для печей EAF, AOD, VOD, RH, DH, SKF;
6 для рафинировочных печей;
7 для конвертеров.
Наши преимущества: Надёжный производитель; Из Китая; производим все виды кирпичей для удовлетворения различных потребностей разных клиентов.
Технические характеристики

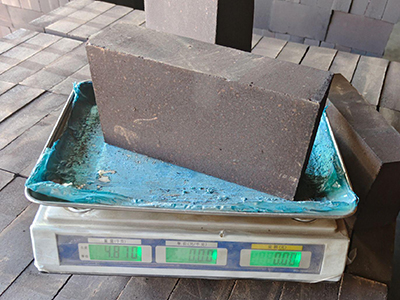

| Периклазо-хромитовые кирпичи (прямо-В сочетание) | |||||
| Наименавание | DMGe-10 | DMGe-12 | DMGe-16 | DMGe-18 | DMGe-20 |
| MgO%, ≥ | 63 | 70 | 68 | 63 | 58 |
| Cr2O3%, ≥ | 10 | 12 | 16 | 18 | 20 |
| SiO2%, ≤ | 2,5 | 2,5 | 2,5 | 2,5 | 3 |
| Открытая пористость %, ≤ | 18 | 17 | 18 | 18 | 18 |
| Кажущаяся плотность, г/см³ , ≤ | 3,05 | 3,10 | 3,05 | 3,05 | 3,10 |
| Предел прочности при сжатии, Н/мм², ≥ | 40 | 40 | 40 | 40 | 40 |
| Температура начала размягчения под нагрузкой 0,2 Н/мм², °С ≥ | 1700 | 1700 | 1700 | 1700 | 1700 |
| Теплостойкость, 1100 °С, ≥ (раз) | 5 | 5 | 5 | 5 | 6 |
| Электроплавленные периклазо-хромитовые кирпичи (полу-В сочетание) | |||||
| Наименавание | BDMK-16 | BDMK-18 | BDMK-20 | BDMK-22 | BDMK-26 |
| MgO%, ≥ | 67 | 63 | 60 | 56 | 50 |
| Cr2O3%, ≥ | 16 | 18 | 20 | 22 | 26 |
| SiO2%, ≤ | 2 | 2 | 1,5 | 1,5 | 2,5 |
| Открытая пористость %, ≤ | 16 | 16 | 16 | 16 | 16 |
| Кажущаяся плотность, г/см³ , ≤ | 3,10 | 3,10 | 3,15 | 3,15 | 3,15 |
| Предел прочности при сжатии, Н/мм², ≥ | 40 | 40 | 40 | 40 | 40 |
| Температура начала размягчения под нагрузкой 0,2 Н/мм², °С ≥ | 1700 | 1700 | 1700 | 1700 | 1700 |
| Теплостойкость, 1100 °С, ≥ (раз) | 3 | 4 | – | – | – |
| КТР, 1400 °С | 1,0 | 1,0 | 0,9 | – | – |
| Теплопроводность Вт/(м·К) | – | – | – | 2,2 | – |
| Электроплавленные периклазо-хромитовые кирпичи (повторно-В сочетание) | |||||
| Наименавание | DMK-12 | DMK-14 | DMK-16 | DMK-18 | DMK-20 |
| MgO%, ≥ | 75 | 75 | 70 | 65 | 60 |
| Cr2O3%, ≥ | 12 | 14 | 16 | 16 | 20 |
| SiO2%, ≤ | 1,5 | 1,5 | 1,5 | 1,5 | 2,0 |
| Открытая пористость %, ≤ | 15 | 15 | 15 | 15 | 16 |
| Кажущаяся плотность, г/см³ , ≤ | 3,3 | 3,3 | 3,3 | 3,2 | – |
| Предел прочности при сжатии, Н/мм², ≥ | 50 | 50 | 50 | 50 | – |
| Температура начала размягчения под нагрузкой 0,2 Н/мм², °С ≥ | 1700 | 1700 | 1700 | 1700 | – |
| Теплостойкость, 1100 °С, ≥ (раз) | 1,0 | 1,0 | 1,0 | 0,9 | – |
| КТР, 1400 °С | 1,0 | 1,0 | 0,9 | – | – |
| Теплопроводность Вт/(м·К) | – | 2,7 | – | 2,6 | – |
Описание
Магнезито-хромитовый кирпич обладает превосходной стойкостью к шлаковой коррозии, устойчивостью к высокотемпературному перегреву и разрушению, устойчивостью к вакуумному разрушению, устойчивостью к окислению и восстановлению, а также устойчивостью к абразивному износу и эрозии. Магнезито-хромитовый кирпич широко применяется в ключевых зонах металлургических печей, особенно в рабочих футеровках печей, где используется вакуумная обработка, а также в условиях таких металлургических процессов, как изменение кислотно-щелочного состава шлака и сильная окислительная атмосфера.
К ним относятся печи для рафинирования высококачественной стали (например, вакуумные дегазационные печи RH или DH, вакуумные дегазационные ковши VOD, аргонно-кислородные рафинировочные печи AOD, сверхмощные электропечи и т.д.), а также крупные печи для цветной металлургии (например, печи для плавки в жидкой ванне, конвертеры, анодные печи, печи Кальдо и т.д.) в зонах рабочих футеровок, горячих точек, шлаковых линий, фурменных зон и зон эрозии.
После обработки солевым раствором физико-химические и эксплуатационные свойства магнезито-хромитового кирпича значительно улучшаются. После пропитки пористость продукта снижается примерно на 5,0%, объемная плотность увеличивается примерно на 0,05 г/см³, а прочность на сжатие увеличивается примерно на 30 МПа.
В зависимости от используемого сырья, продукция из магнезито-хромитового кирпича делится на три основные категории: периклазо-хромитовые кирпичи (прямо-В сочетание) (DMGe), электроплавленные периклазо-хромитовые кирпичи (полу-В сочетание) (BDMK) и электроплавленные периклазо-хромитовые кирпичи (повторно-В сочетание) (DMK).
| Наименование | Материалы | Процесс |
| DMGe | высокочистый магнезит, хромитовый концентрат | высокотемпературный обжиг |
| BDMK | электроплавленный синтетический магнезито-хромитовый песок, магнезит, хромитовый концентрат | высокотемпературный обжиг |
| DMK | электроплавленный синтетический магнезито-хромитовый песок | сверхвысокотемпературный обжиг |
Похожие товары
Основные направлении нашей деятельности
ООО “ RS огнеупоры ” имеет более чем 20-летнюю историю в производстве огнеупорных материалов. Наша компания в основном занимается производством формованных огнеупоров, неформованных огнеупоров, теплоизоляционных материалов. Теперь мы установили отношения сотрудничества со многими научно-исследовательскими подразделениями, а наши продукты проданы в Японии ,Кореее, Новой Зеландии, Индонезии, Казахстанеи т. д..
