Изделия ППЛС-97 ППЛУ-95 из плавленного периклаза
Применение:
1 в постоянной футеровке сталеплавильных печей;
2 в печи для обжига извести;
3 в регенераторе стекловареной печи;
4 в ферросплавной печи;
5 в меланжере;
6 в цветной металлургической печи.
Наши преимущества: Надёжный производитель; Из Китая; производим все виды плавленых магнезиальных кирпичей для удовлетворения различных потребностей разных клиентов.
Технические характеристики
| Наименование | кирпич ППЛУ-95 | кирпич ППЛС-97 |
| MgO % | 95 | 97 |
| CaO % | 2 | 1,5 |
| SiO2 % | 1,5 | 0,7 |
| Fe2O3 % | – | 0,7 |
| Открытая пористость % | 17 | 20 |
| Предел прочности при сжатии Н/мм2 | 50 | 35 |
| Температура начала размягчения °C | 1600 | – |
| Теплопроводность. Вт/(мК) при температуре °C | ||
| 400 | 7 | 6,8 |
| 800 | 4,4 | 5,1 |
| 1350 | 3,5 | 3,8 |
Размер и форма кирпича могут быть изготовлены в соответствии с требованиями и чертежи заказчика.
| Наименавание | ПКМ-91 | ПКМ-92 | ПКМ-95 | ПКМ-94,5 | ПКМ-96 | ПКМ-97 | ПКМ-96,5 | ПКМ-97,5 | ПКМ-97,3 |
|---|---|---|---|---|---|---|---|---|---|
| MgO%, не менее | 91 | 92 | 95 | 94,5 | 96 | 97 | 96,5 | 97,5 | 97,3 |
| CaO%, не более | 3 | 2,5 | 2 | 2 | 1,8 | – | – | – | – |
| SiO2%, не более | – | – | 2 | 2,5 | 2,5 | 1,2 | 1,6 | 1 | 1,1 |
| Предел прочности на сжатии, Н/мм², не менее | 55 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| Температура начала размягчения, °C, не ниже | 1520 | 1540 | 1650 | 1650 | 1650 | 1700 | 1700 | 1700 | 1700 |
| Открытая пористость, %, не более | 18 | 18 | 17 | 18 | 18 | 16 | 17 | 16 | 16 |

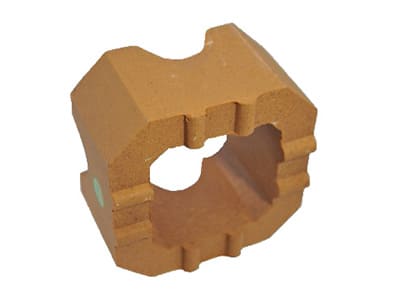

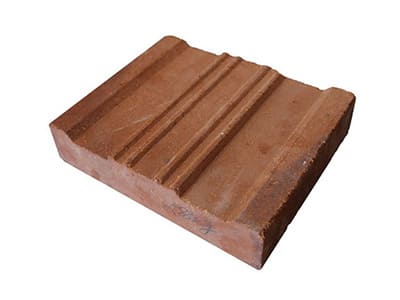

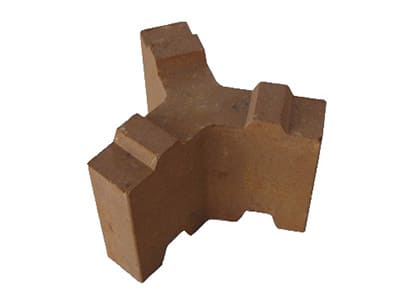

Фасонные периклазовые изделия
Плавленый магнезитовый кирпич: описание
Электроплавленный периклазовый кирпич изготавливается из микрокристаллического электросплавленного периклазового сырья посредством научно обоснованного дозирования компонентов, прессования под высоким давлением на гидравлическом прессе усилием 2500 тонн и обжига в сверхвысокотемпературной туннельной печи длиной 111 метров. Продукция обладает плотной структурой, отличной термической стабильностью и низкой ползучестью при высоких температурах, что эффективно решает проблему растрескивания обычных электросплавленных периклазовых кирпичей в процессе эксплуатации. Данный материал является идеальным вариантом для футеровки верхней и средней частей регенераторов стекловаренных печей.
Сертификаты
Основные направлении нашей деятельности
RS Refractory имеет более чем 20-летнюю историю производства огнеупорных материалов. Основная продукция включает: формованные огнеупорные изделия, неформованные огнеупоры, теплоизоляционные материалы. RS располагает 3 производственными базами, собственной исследовательской лабораторией и сотрудничает с профильными НИИ и вузами для разработки инновационных решений. Наша продукция экспортируется в такие страны, как: Россия, Казахстан, Узбекистан, Кыргызстан, Болгария, Новая Зеландия, Индонезия, Турция, Южная Корея, Япония и другие.
