Rongsheng refractory

1 Огнеупорный бетон для устья вращающейся  печи

В передней части вращающейся печи температура на выходе клинкера составляет около 1400 ° C, а температура вторичного воздуха, поступающего в печь, часто меняется из-за условий в печи. С расширением масштабов цементных заводов количество клинкера в устье печи также увеличивается. Соответственно увеличиваются термическое напряжение и механическое напряжение огнеупорных литых огнеупоров. По этой причине, печь во рту огнеупорной литьевой должны обладать достаточной огнеупорностью, механической прочностью, термической стабильностью шока и щелочи сопротивление в высокотемпературных средах. Для устья печи рекомендуется использовать специальный огнеупорный материал с высокими эксплуатационными характеристиками или улучшенный специальный огнеупорный материал для устья печи. Продукт обладает отличной стойкостью к отслаиванию, стойкостью к воздействию высоких температур и щелочам, а также стойкостью к коррозии цементного клинкера.

2 Огнеупорный бетон для горелки

Рабочая среда горелки составляет около 1400 ℃, ее температура пламени составляет около 2000 ℃, и она работает в щелочной атмосфере в течение длительного времени. По сравнению с передней стенкой печи изменение температуры происходит чаще, а разница температур больше, поэтому тепловой удар более требователен. высоко. Передний конец горелки всегда очищается потоком высокотемпературного воздуха с клинкерной пылью, особенно нижняя часть очищается сильнее, поэтому огнеупорный литой материал горелки требует достаточной износостойкости. Рекомендуется использовать специальный огнеупор для горелки или специальный огнеупор для улучшенной горелки. Продукт обладает отличной устойчивостью к отслаиванию и термостойкостью.

3 Огнеупорный бетон для крышки головки печи и колосникового охладителя

Для некоторых больших вращающихся печей тепловая нагрузка на нижнюю часть крышки головки печи относительно высока. Если обычный огнеупор с высоким содержанием алюминия не отверждается и повышение температуры не контролируется должным образом, он склонен к разрыву и разрушению; верхняя часть крышки головки печи находится близко к каналу третичного воздуха, и поток запыленного воздуха. Очистка относительно серьезна, конструкция верхней отливки более трудна, а текучесть и начальная прочность материала относительно высоки. Верхняя часть колосникового охладителя имеет высокую рабочую температуру и большой перепад температуры; низкие стенки с обеих сторон переднего конца изнашиваются высокотемпературным клинкером, проходящим через горловину печи, а также несут определенные механические и термические повреждения. В этих двух деталях рекомендуется использовать высокопрочные износостойкие литейные детали с хорошими высокотемпературными характеристиками, высокой термостойкостью и износостойкостью.

4 Огнеупорный бетон для колена и демпфера третичного канала

Эта часть сильно меняется в зависимости от температуры и холода, и загрязнена частицами высокотемпературного клинкера. Отливка склонна к отслаиванию и отслаиванию. Он наиболее подвержен износу во время работы цементного завода. Рекомендуется использовать огнеупорные износостойкие огнеупоры.

Химические свойства алюминия активны и могут вступать в реакцию с CO2, H2O, O2 и т. Д. В топочном газе, вызывая потерю алюминия. Алюминиевый сплав легко вступает в реакцию с компонентами в огнеупорной футеровки при высоких температурах, чтобы генерировать новые продукты и производят определенное изменение объема, который изменяет структуру огнеупорного материала, изменяет химические и физические свойства материала, а также приводит к повреждению огнеупора материал.

Контакт и проникновение между расплавленным алюминием и огнеупорными материалами являются предпосылками химической реакции между ними. Следовательно, есть два способа улучшить коррозионную стойкость огнеупорных материалов: один – нанести покрытие на поверхность огнеупора; другой – уменьшить пористость, уменьшить диаметр пор или увеличить смазку расплава и материала. углы для предотвращения проникновения.

Для повышения коррозионной стойкости и смачиваемости огнеупорных материалов обычно принимают следующие меры:

(1) Дизайн минерального состава

При выборе сырья основным сырьем являются компоненты, которые имеют небольшой угол смачивания с алюминиевым раствором или химически не реагируют друг с другом, такие как Al2O3, SiC, Al4C3 и т. Д., При этом уменьшая минеральные компоненты в матрицы, которые реагируют с расплавом алюминия, такие как кварц и муллит, равны. Вообще говоря, когда угол смачивания огнеупорного материала и алюминиевый расплав больше, чем 90 °, два в не смачивающем состоянии. Угол смачивания между большинством оксидов и расплавом алюминия невелик, и с повышением температуры или времени угол смачивания будет еще больше уменьшаться, в то время как карбиды, бориды и нитриды не легко взаимодействуют с алюминием. Исследования показали, что угол смачивания чистой алюминиевой жидкостью и материала Al2O3 при 700 ℃ составляет 97 °, угол смачивания стеклоуглеродом составляет 92 °, а угол смачивания монокристаллическим и поликристаллическим графитом составляет 126 °, а угол смачивания монокристалл SiC составляет 79 °. То есть при рабочей температуре печи для плавления алюминия расплав алюминия не смачивается материалами Al2O3 и графитовыми материалами, а смачивается материалами SiC. Атмосфера плавления алюминия в печи для плавления алюминия является окислительной атмосферой. В то же время, если в качестве средства, препятствующего смачиванию, используется графит, он склонен к выходу из строя из-за окисления. Таким образом, увеличение содержания Al2O3 в огнеупорах является относительно наиболее целесообразным.

Расплав алюминиевого сплава обладает сильной способностью проникать внутрь и подвергаться коррозии. Только изменение минерального состава не может существенно улучшить коррозионную стойкость материала.

(2) Оптимизация материальной организационной структуры

Уменьшение кажущейся пористости материала и уменьшение диаметра пор материала может уменьшить канал проникновения расплава алюминия и повысить сопротивление расплава проникновению в огнеупорный материал. Правильная сортировка частиц, введение микропорошка и внедрение эффективных технологий диспергирования могут уменьшить кажущуюся пористость материала. На практике принцип плотной упаковки Андреассена обычно используется в качестве теоретического руководства для огнеупорных бетонов, максимально приближенных к наилучшей градации частиц; соответствующее количество микропорошка α-Al2O3 и микропорошка SiO2 добавляют в отливку и заливают в нее. в середине матрицы после спекания. В небольших пустотах кажущаяся пористость материала уменьшается, но микропорошок и сверхтонкий порошок легко агломерируются, поэтому обычно добавляют высокоэффективный диспергатор, чтобы сделать микропорошок полностью однородным в материале.

(3) Выбор жидкого смачивающего средства против алюминия

Добавление антиалюминиевого смачивающего агента может снизить смачиваемость между алюминиевым расплавом и огнеупорным материалом или уменьшить кажущуюся пористость материала, тем самым предотвращая реакцию между алюминиевым расплавом и материалом.Основная функция антиалюминиевого смачивающего агента Механизм состоит в том, что он вступает в реакцию с компонентами материала или заполняет зазор, или имеет большой угол смачивания расплавленным алюминием. Исследователи в этой части работы добились значительного прогресса. Относительно хорошие антиалюминиевые смачивающие вещества в основном включают : BaSO4, Na3AlF6, CaSO4, CaF2, Cr2O3, Si3N4, AlF3, P2O5, TiB2, SrTiO3 и др.

(4) сформировать покрытие на поверхности материала

Присутствие покрытия может изолировать или значительно уменьшить контакт между материалом и расплавом, но покрытие должно иметь характеристики устойчивости к высоким температурам и не смачиваться расплавом. Приготовление нитридов, боридов и других компонентов может привести к прочная связь с материалом Комбинированное покрытие – хороший способ, но эта часть исследований редко изучается, потому что использование конкретных материалов и улучшенных технологий может удовлетворить потребности использования.

1) Кислотные огнеупорные материалы. Кислотные огнеупоры – это огнеупоры с RO2 (SiO2, ZrO2) в качестве основного компонента. Динасовый кирпич – типичный кислотоупорный материал. Есть также изделия из диоксида циркония, полукремнеземный кирпич, глиняный кирпич, изделия из циркония и т. д. Материалы серии Al2O3-SiO2 и материалы серии Al2O3-SiO2-ZrO2 относятся к кислым огнеупорным материалам, таким как высокоглиноземистые кирпичи, муллитовые кирпичи, кирпичи из муллита циркония и кирпичи из циркониевого корунда AZS.

2）Нейтральный огнеупорный материал. К нейтральным огнеупорам в основном относятся огнеупоры с R2O3 (Al2O3, Cr2O3) и кристаллическими минералами с атомными связями (SiC, C, B4C, BN, Si3N4) в качестве основных компонентов, такие как корундовые кирпичи, углеродные кирпичи, кирпичи из карбида кремния, огнеупоры из карбида бора, огнеупоры из нитрида бора, огнеупоры из нитрида кремния и т.д .

3）Щелочные огнеупоры. Щелочные огнеупоры – это огнеупоры с RO (CaO, MgO) в качестве основного компонента, включая магнезиальные огнеупоры, огнеупоры из оксида кальция, доломитовые огнеупоры и т. д. Огнеупоры серий MgO-Al2O3, MgO-Cr2O3, MgO-SiO2 относятся к слабощелочным огнеупорам, таким как периклазо-алюмо-шпинельные кирпичи, магнезиально-хромовые кирпичи, магнезитофорстеритовые огнеупоры и т. д.

Основные направлении нашей деятельности

ООО “ RS огнеупоры ” имеет более чем 20-летнюю историю в производстве огнеупорных материалов. Наша компания в основном занимается производством формованных огнеупоров, неформованных огнеупоров, теплоизоляционных материалов. Теперь мы установили отношения сотрудничества со многими научно-исследовательскими подразделениями, а наши продукты проданы в Японии ,Кореее, Новой Зеландии, Индонезии, Казахстанеи т. д..

Разлом графитированного электрода – обычное явление при плавке в любых электродуговых печах, а также самый важный фактор, влияющий на расходование. В сложных условиях постоянное потребление и случайные поломки являются нормальным явлением, но постоянные поломки – ненормальными. Причина связана со многими факторами. Вообще говоря, можно разделить на: искусственный перелом и механический перелом. Искусственные переломы в основном включают: Удары, царапины во время подъема, неправильное соединение или неправильный метод, неправильное скольжение в плоском держателе, сильное столкновение или плохая чувствительность управления трансмиссией и т. д. Помимо механического отказа при механическом разрушении, проблемы качества электродов и эксплуатационные проблемы часто сосуществуют, и их трудно различить. В основном существуют следующие явления.

1 Тело электрода сломано

Во-первых, электрод может иметь дефекты конструкции и иметь низкую прочность; Во-вторых, плавка после проплавления все еще идет по короткой дуге, и имеется большая сила бокового удара сжатого материала; В-третьих, трехфазный электрод на печи серьезно не вертикален и имеет явление свисания печного шлака или соскабливания крышки печи. Звук очень четкий и громкий при поломке.

2 Нижняя часть корпуса электрода сломана

Во-первых, конструкция конца электрода рыхлая или имеет темные линии, нипель и отверстие не совмещены должным образом, или разница материалов не соответствует коэффициенту линейного расширения; Во-вторых, все фазные электроды не концентрические, ход электрода слишком длинный или подъем не чувствителен; В-третьих, использование огнеупорных материалов в футеровке печи нецелесообразно, а под электродами находятся непроводящие предметы. При поломке звук негромкий, но наклон тяжелый.

3 Нипель сломан и выглядит неровным

Во-первых, существует разница в конусности стыка или слишком большой эллипс стыка; во-вторых, пыль в отверстии во время соединения приводит к слишком большому контактному сопротивлению, а резьба соединения локально слишком быстро окисляется; в-третьих, соединение электродов не на месте и требование крутящего момента не соблюдается, что приводит к ослаблению крепления; в-четвертых, держатель наклонен, а электрод не концентричен отверстию в крышке печи. Звук четкий и тихий при прерывании.

4 Нипель сломан и выглядит нормальным

Во-первых, качество соединений сильно различается, а прочность соединений не может соответствовать требованиям плавильной печи; во-вторых, отверстие для электрода и допуск соединения неправильно совпадают или крутящий момент соединения не соответствует требованиям, что приводит к защелкиванию; в-третьих, диапазон колебаний вторичного тока в источнике питания слишком велик или имеет место внезапное увеличение, а максимальный мгновенный ток намного превышает номинальное значение в 1,2 раза; в-четвертых, тепловой удар, возникающий при слишком большой выходной мощности, слишком велик, а соединение электродов красное, а сопротивление слишком велико. При поломке звук становится приглушенным.

Механизм расходования графитированных электродов в дуговой сталеплавильной электропечи ДСП

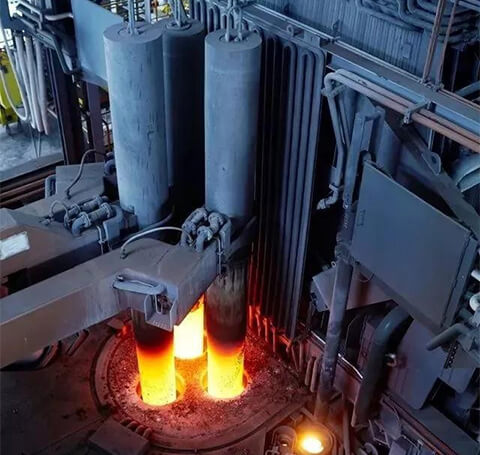

Графитированные электроды используются в качестве проводящих материалов при плавке в электродуговой печи, и их потребление обусловлено потреблением электроэнергии.

Современное сталеплавильное производство с электродуговыми печами использует электрическую энергию и химическую энергию в качестве тепловой энергии для получения стали (P, C, O, S), двух (газ, другое), двухцветной (температура, состав) четырехсторонней технологии. Использование графитовых электродов пользователями в основном отражается на применении и расходовании, а также на расходе электродов. Он имеет прямое отношение к собственному качеству. Расходование графитовых электродов при плавке в электродуговой печи в основном складывается из следующих частей:

1 Расходование торца и наружной поверхности графитированного электрода в электропечи

Дуга, генерируемая графитированным электродом в электродуговой печи, подразделяется на длинную дугу, среднюю дугу и короткую дугу. Для плавления и повышение температуры зависят от мощности дуги. Длина дуги прямо пропорциональна вторичному напряжению и обратно пропорциональна вторичному току и скорости повышения температуры. Чтобы увеличить скорость плавки и значительно сократить время плавки, операция с высокой химической энергией принудительной продувки кислородом выдвинула более высокие требования к стойкости к окислению и термостойкости графитированных электродов.

Конечное потребление чернильного электрода включает сублимацию, возникающую при высокой температуре дуги, и контакт с расплавленной сталью и стальным шлаком для осуществления химической реакции. Потери от окисления графитовых электродов составляют около 2/3 общего расхода. Потери за счет окисления – это произведение скорости окисления единицы и площади, которое пропорционально времени. Чем больше время нагрева при плавке, тем больше расход, поэтому графитированный электрод устанавливается на электроде электродуговой печи.

2 Остаточное количество графитированного электрода, образовавшегося при плавке

Остаточное расходование относится к непроизводственной расходной части процесса плавки, в которой самый нижний электрод попадает в печь и становится конечными отходами. Образование остатков связано не только с внутренним качеством соединений и электродов, но также напрямую связано с распределением магнитных карт на ткани печи, атмосферой печи и работой печи. Основное явление внешнего вида: на дне остатка появляются «искусственные» трещины, а продольные трещины или трещины больше. Герметичности нипеля недостаточно, чтобы нипель окислился, отвалился или сломался; электрод разрушается под действием внешней силы; сустав поврежден под действием внешней силы. Электрод сильно сломан, а сам электрод плохого качества. Исходя из предпосылки обеспечения качества электрода, эта часть потерь невелика при обычном производстве, но непосредственные пользователи придают ей большое значение.

3 Поверхность электрода окисляется и отслаивается с расходом на раскрытие и отпадание

При обычной плавке и производстве, если поверхность графитированного электрода неровная или сопровождается отслаиванием и комками, то возникает проблема увеличения содержания углерода в расплавленной стали. Это явление, с одной стороны, отражает низкую стойкость к окислению и плохую термостойкость электрода; с другой стороны, время горизонтальной продувки кислородом при плавке слишком длино или количество продувки кислородом слишком велико, что вызывает серьезное обогащение кислородом в печи и на ней, что приводит к увеличению потерь пероксида электрода; во-вторых, если есть серьезное явление отслаивания, проблема с электродом также должна быть рассмотрена. Это ненормальное расходование является проверкой качества продукта и уровня технического обслуживания.

4 Прямые потери из-за разлома графитированного электрода при плавке

Разлом графитированного электрода – обычное явление при плавке в любых электродуговых печах, а также самый важный фактор, влияющий на расходование. В сложных условиях постоянное потребление и случайные поломки являются нормальным явлением, но постоянные поломки – ненормальными. Причина связана со многими факторами. Вообще говоря, можно разделить на: искусственный перелом и механический перелом. Искусственные переломы в основном включают: Удары, царапины во время подъема, неправильное соединение или неправильный метод, неправильное скольжение в плоском держателе, сильное столкновение или плохая чувствительность управления трансмиссией и т. д. Помимо механического отказа при механическом разрушении, проблемы качества электродов и эксплуатационные проблемы часто сосуществуют, и их трудно различить.

Периклазоуглеродистый кирпич очень подходит для выплавки стали благодаря своей превосходной термостойкости, устойчивости к эрозии шлака и хорошей термостойкости. Углеродные материалы обладают множеством превосходных свойств, таких как трудность смачивания шлаком, расплавленной сталью, высокие огнеупорные свойства магнезии, высокая стойкость к шлаку и стойкость к растворителям, а также низкая ползучесть при высоких температурах. Поэтому магнезиально-углеродные кирпичи используются в сильно корродированных линий шлака и отверстих для выпуска стали. К настоящему времени благодаря массовому использованию периклазоуглеродистого кирпича в процессе производства стали и совершенствованию процесса выплавки стали были получены огромные экономические выгоды.

1 Применение периклазоуглеродистого кирпича на футеровке конвертера

Поскольку условия работы каждой части футеровки конвертера различны, эффект от использования магнезиально-угольных кирпичей также различен. На выходную часть футеровки печи постоянно воздействует холодная и горячая расплавленная сталь, поэтому огнеупорные материалы, используемые в устье печи, должны быть устойчивы к эрозии высокотемпературного шлака и высокотемпературных выхлопных газов, а сталь нелегко подвесить, и ее легко очистить во времени. Крышка печи не только подвержена сильной шлаковой коррозии, но также подвержена быстрым изменениям температуры в холодном и горячем состоянии, а также комбинированному воздействию высокотемпературного воздушного потока из-за окисления углерода и пыли и высокотемпературных выхлопных газов. Поэтому используются периклазоуглеродистые кирпичи с высокой устойчивостью к эрозии шлака и отслаиванием. Сторона загрузки печи требует, чтобы магнезиально-углеродные кирпичи обладали высокой стойкостью к эрозии шлака, высокой температурной прочностью и хорошей стойкостью к отслаиванию. Поэтому обычно используются высокопрочные периклазоуглеродистые кирпичи с металлическими антиоксидантами.

Периклазоуглеродистый кирпич

2 Применение периклазоуглеродистого кирпича в электропечах

В настоящее время стены электропечей практически полностью построены из периклазоуглеродистого кирпича, поэтому срок службы периклазоуглеродистого кирпича определяет срок службы электропечи. Основными факторами, определяющими качество магнезиально-углеродных кирпичей для электрических печей, являются чистота магнезии, являющейся источником MgO, типы примесей, состояние связи зерен периклаза и размер зерен; чистота, степень кристалличности и размер чешуек графита, используемого в качестве источника введения углерода; Обычно в качестве связующего используется термореактивная фенольная смола, и основными влияющими факторами являются количество добавляемого и остаточного углерода. В настоящее время доказано, что добавление антиоксидантов к периклазоуглеродистому кирпичу может изменить и улучшить его матричную структуру, но при использовании в нормальных рабочих условиях электрических печей антиоксиданты не являются важным сырьем для магнезиально-углеродного кирпича, а только дуговая электрическая печь, используемые для шлака с высоким содержанием FeOn, например, с использованием железа прямого восстановления или нерегулярно окисленных частей и горячих точек электрических печей, добавление различных металлических антиоксидантов может стать важной частью магнезиально-углеродных кирпичей.

купить периклазоуглеродистый кирпич от нашего завода

Коррозионное поведение периклазоуглеродистых кирпичей, используемых в шлакопроводе, заключается в образовании очевидного реакционного плотного слоя и обезуглероженного рыхлого слоя. Плотная зона реакции также становится зоной проникновения шлака, которая представляет собой зону эрозии, где жидкий высокотемпературный расплавленный шлак проникает в тело кирпича после обезуглероживания кирпича из магнезиального угля и образует большое количество пор. В этой области FeOn в шлаке восстанавливается до металлического железа, и даже фаза удаления растворителя и межкристаллитное твердое вещество Fe2O3, растворенное в MgO, также восстанавливается до металлического железа. Глубина проникновения шлака в кирпич в основном определяется толщиной обезуглероженного рыхлого слоя, который обычно заканчивается там, где остается графит. В нормальных условиях обезуглероженный слой периклазоуглеродистых кирпичей является относительно тонким из-за присутствия графита.

Существует два способа врезки в электропечи: врезку в желоб с наклоном и врезку снизу. Когда выпускной канал используется для опрокидывания стали, периклазоуглеродистые кирпичи в основном не используются, но выбираются Al2O3 или ZrO2, и добавляются не содержащие кислород, такие как C, SiC и Si3N4. Когда нижняя часть печи используется для выпуска, выпускное отверстие состоит из кирпичей наружной гильзы и кирпичей внутренней трубы. Отверстие для выпуска в нижней части печи выполнено из магнезиального углеродного кирпича, а размер отверстия для трубных кирпичей определяется такими факторами, как мощность печи, время выпуска и т. Д. Общий внутренний диаметр составляет 140 ~ 260 мм.

В электропечи сталеплавильного завода использовались средне- и низкоскоростные периклазоуглеродисые кирпичи на выпускном отверстии. Две стороны медного отводного отверстия заменили оригинальные спеченные магнезиальные кирпичи и дали хорошие результаты. Возраст печей был увеличен с 60 до более чем вдвое. После использования магнезиально-углеродные кирпичи на шлаковой линии остаются относительно готовыми и не прилипают к шлаку. Шлакопровод не требует ремонта, что снижает трудоемкость и улучшает чистоту и производительность жидкой стали.

3  Применение алюмопериклазоуглеродистых кирпичей на ковше

Когда кирпичи MgO-C используются для рафинирования ковшовых печей и ковшей, они в основном используются в очистных и шлаковых линиях. В соответствии с условиями эксплуатации огнеупорные материалы, используемые в этих деталях, должны быть стойкими к высоким температурам, тепловым ударам и механической коррозии, вызванной эрозией шлака. Раньше для изготовления этих деталей использовались магнезиально-хромовые огнеупоры, но, учитывая, что хром загрязняет окружающую среду, его потребление сократилось, а теперь используются магнезиально-углеродные кирпичи.

Алюмопериклазоуглеродистые кирпичи

Поскольку магнезиально-углеродные кирпичи в новом ковше будут сильно повреждены в процессе предварительного нагрева, толщина рыхлого обезуглероженного слоя может достигать 30-60 мм. Этот слой смывается во время впрыска жидкой стали, в результате чего зерна магнезии попадают в шлак. Очевидно, что предотвращение выгорания углерода в магнезиально-углеродных кирпичах во время предварительного нагрева является одним из важных шагов по увеличению срока службы магнезиально-углеродных кирпичей на зазоре ковша и на линии шлака. Его технические меры, помимо добавления композитного антиоксиданта в магнезиальный углеродный кирпич, ключевым является покрытие поверхности магнезиального углеродного кирпича щелочной легкоплавкой стеклофазной жидкостью после футеровки, чтобы защитить магнезиальный углеродный кирпич. Углерод не выгорает в процессе предварительного нагрева ковша.

Основные направлении нашей деятельности

ООО “ RS огнеупоры ” имеет более чем 20-летнюю историю в производстве огнеупорных материалов. Наша компания в основном занимается производством формованных огнеупоров, неформованных огнеупоров, теплоизоляционных материалов. Теперь мы установили отношения сотрудничества со многими научно-исследовательскими подразделениями, а наши продукты проданы в Японии ,Кореее, Новой Зеландии, Индонезии, Казахстанеи т. д..

Карбид кремния обладает такими характеристиками, как коррозионная стойкость, стойкость к высоким температурам, высокая прочность, хорошая теплопроводность и ударопрочность. Он широко используется в высокотемпературных отраслях промышленности, таких как керамика, огнеупоры и металлургия. Для цементно-связанного высокопрочного износостойкого саморастекающегося огнеупорного бетона, обычно используемого в промышленных печах и обжиговых печах, большинство используемых позиций имеют сложную структуру и работают в суровых условиях, а материалы должны обладать хорошей прочностью, самотечностью и износостойкостью. Следовательно, при разработке рецептуры высокопрочных износостойких саморастекающихся огнеупорных бетонных смесей, помимо управления структурой материала заполнителя для обеспечения прочности и текучести отливки, износостойкость и эрозионная стойкость отливки улучшаются за счет добавления соответствующего количества карбида кремния.

Смеси огнеупорные бетонные саморастекающиеся

По мере увеличения количества добавляемого карбида кремния количество воды, добавляемой в огнеупорной бетонной смеси, увеличивается, и обрабатываемость ухудшается. После сушки при 110 ° C карбид кремния не подвергался реакции гидратации, усадка на линии литья увеличивалась, а ранняя структурная прочность была плохой и показывала тенденцию сначала к увеличению, а затем к снижению. , Степень уплотнения невысока, сила связи между частицами невелика, износостойкость немного снижена, а изменение прочности не очевидно; При температуре 1100 ℃ огнеупорная бетонная смесь трудно спекать, степень уплотнения невысока, сила сцепления между частицами невелика, износостойкость немного снижается, а изменение прочности не очевидно; Продолжайте нагревать до 1400 ° C.По мере увеличения содержания карбида кремния образец изменяется от сжатия к расширению и постепенно увеличивается. Часть SiC окисляется до Al₂O₃ и вступает в реакцию с мелкодисперсным Al₂O₃ с образованием фазы муллита. SiO₂ и муллит откладываются в пустотах. Вторичная комбинация делает структуру материала более компактной, механическая прочность значительно увеличивается, а износостойкость постепенно увеличивается. Когда добавка карбида кремния составляет 20%, его прочность на изгиб и сжатие достигает наивысшего значения, но добавление карбида кремния продолжает увеличиваться. , При высокой температуре на поверхности отливки образуется больше жидких фаз, и прочность конструкции снижается.

Основные направлении нашей деятельности

ООО “ RS огнеупоры ” имеет более чем 20-летнюю историю в производстве огнеупорных материалов. Наша компания в основном занимается производством формованных огнеупоров, неформованных огнеупоров, теплоизоляционных материалов. Теперь мы установили отношения сотрудничества со многими научно-исследовательскими подразделениями, а наши продукты проданы в Японии ,Кореее, Новой Зеландии, Индонезии, Казахстанеи т. д..

Огнеупорный кирпич и отливка для футеровки котла используются в комбинации.

Преимущество использования огнеупорных кирпичей состоит в том, что огнеупорные кирпичи спекаются при высокой температуре.

Имейте сопротивление усталости. Только через хорошее спекание могут быть достигнуты хорошие эффекты.

Использование огнеупорных отливок также имеет преимущества отливок, некоторые детали нерегулярны, а условия изготовления суровые, легко использовать огнеупорные отливки. Конструкция литья удобна ， производственный цикл короткий, а общая воздухонепроницаемость хорошо.

Когда огнеупорный кирпич требует такого же материала, что и огнеупор, относительная цена будет больше expensive.This обусловлено стоимостью формирования и спекания нескольких производственных процессов, но огнеупорный кирпич имеет стабильную производительность и широко used.The общий коэффициент использования все еще выше, чем литье.

Огнеупорные отливки требуют высоких технологических процессов, особенно в пропорции крыши печи и стенки печи.

Огнеупорные кирпичи включают в себя спеченные кирпичи и необожженные кирпичи. Более распространенные спеченные кирпичи на котлах включают глиняные кирпичи, высокоглиноземистые кирпичи, муллитовые кирпичи и теплоизоляционные кирпичи.

Обожженный кирпич – это также сборные детали в сочетании с цементом, которые также используются в печах.

Но также необходимо выпекать при низкой температуре 300 градусов, чтобы обеспечить прочность использования.

Процесс производства огнеупорных отливок прост, сырье такое же, как у огнеупорных кирпичей, но они изготавливаются путем смешивания огнеупорных заполнителей, порошков, связующих и т. Д. После заливки в конструкцию следует проводить отверждение и печь.

Цикл огнеупорных литых изделий короткий, а цикл производства огнеупорных кирпичей длинный. Это должно быть уволено заранее, и стоимость производства высока. Отливки производятся путем прямого перемешивания без обжига. Однако количество воды, добавляемой во время строительства, должно строго контролироваться.

Цикл огнеупорных литых изделий короткий, а цикл производства огнеупорных кирпичей длинный. Это должно быть уволено заранее, и стоимость производства высока. Отливки производятся путем прямого перемешивания без обжига. Однако количество воды, добавляемой во время строительства, должно строго контролироваться.

Огнеупорные материалы, используемые в вращающейся печи для сжигания опасных отходов, прокаливаются со сложными и нестабильными компонентами. Цель прокаливания состоит в том, чтобы сжигать опасные отходы в шлак и снизить степень снижения остаточного тепла до уровня менее 5%. Когда в печи отсутствует корка огнеупорный метод выбора установки для сжигания опасных отходов вращающейся печи полностью отличается форма, из вращающейся печи.

Для огнеупорных материалов, используемых во вращающейся печи для обработки опасных отходов, химический состав опасных отходов является сложным из-за его различных типов, поэтому принято решение, что химический состав опасных отходов сжигается при температуре 700-1000 во вращающихся печах, и Основным составом газовыделения после прокаливания опасных отходов является слабокислый.

В огнеупорных, огнеупорных, литьевых в кислый газ имеет хорошую стабильность, AL2O3 SiO2 вращающаяся печь является хорошей коррозионной стойкостью и литьевой огнеупор, при выборе огнеупорных материалов, а не выбор огнеупорных продуктов, содержание Fe2O3 в максимально возможной степени, потому что Fe2O3 FeCL3 реагирует с газообразный хлор, газовая фаза, летучая и перевес огнеупорного кирпича, вращающаяся печь цемента обычно используются в коррозионной стойкости продукт охраны окружающей среды магнезия железа шпинели кирпич, в опасных отходах вращающейся печи огнеупорный материал выбор не подходит, в опасном отходы вращающейся обжиговой печи для подачи и выгрузки, также должны быть выбраны с низким содержанием цемента, потому что цементная реакция CaO и хлора, образование жидкой фазы CaC1 уменьшит термостойкость и стабильность при высоких температурах в отливке.

При выборе огнеупорных материалов во вращающейся печи для опасных отходов следует использовать огнеупорные материалы с хорошей износостойкостью, термостойкостью и коррозионной стойкостью. В процессе производства вращающейся печи для опасных отходов обычно применяется процесс сжигания отходов. Топливные отходы, опасные для первичного ветра, поступают в одном направлении, и длина печи является относительно короткой (отношение длины к диаметру обычно составляет всего 3-5 м). Реакция в печи проста, то есть реакция окисления горения. Среди текущих основных продуктов муллитовый кирпич является более подходящим продуктом, и литьевой материал может быть выбран муллитом.
